西汉地图工作手册2.2.0(20200926)

缘起

由于不同的历史时期地图可能会有不同的情况出现,所以我们将以《秦朝地图工作手册》为底本依次编写不同历史时期对应的手册,以指导不同历史时期地图矢量化的具体工作。

工作方法

工作目标

矢量化地图境内的点要素数据,即创建地图境内的全部点要素地名。包括在地图上有具体点位的全部境内有点位的点要素地名郡国都尉山峰关隘津渡其它);以及在地图上无具体点位的全部境内无点位的点要素地名(既包括境内无点郡,也包括其他任何类型无点位的点要素地名)。

我们的矢量化工作,将地图数据分为线三种要素。现阶段,我们只进行点要素数据的矢量化。谭图中有不少点要素地名只有文字注记,没有确切的点位符号,但我们依然将其矢量化,即所谓无点位的点要素地名

简单来说,就是除了作为线要素的河流、面要素的湖泊等水系(地图上为蓝色字体),以及专由项目负责人负责的王朝名大政区名以外,只要是我们负责的行政区域内出现的任何黑色字体文字,我们统统视作点要素地名进行矢量化。

创建州级点要素地名

在所负责的分图中找到需要创建的州级点要素地名(各刺史部司隶部西域都护府),进行相应的创建填写。如图,注意空置其坐标,不要填写。务必要创建此级地名!切忘!

创建州内点要素地名

在所负责的州级行政范围内中找到需要创建的点要素地名,包括有点位的点要素地名郡国都尉山峰关隘津渡其它等)和无点位的点要素地名(既包括境内无点郡,也包括其他任何类型无点位的点要素地名)。进入创建页面后,依次分别填写相应的“名称”“别名”“区划”“朝代”“地图”“类型”“坐标”“备注”等内容。填写完毕后,如还有下一新需要创建,选择保留选择字段,并点击创建后继续。如暂无下一新点需要创建,点击创建即可。完成全部点要素地名的矢量化后将状态记得将 分图任务状态设置为已完成

特别说明

点坐标的取值

点坐标的取值,如图所示,使用坐标栏右侧的在地图中设置功能在地图上取点。

地图上的取点

如图所示,有点位的点要素地名我们按谭图给出的具体点位取点。

而点的精度,如图所示,必须取在点位的最内圈里,不得超出。

无点位的点要素地名,我们将点取在地图文字的正中。

多类型同点

多类型同点,包括郡县同点县尉同点等。所谓郡县同点,是郡县同城(即郡治和县治同在一城内,今省政府与市政府同在一市内就是同样的情况)在地图上的表现;而县尉同点,是郡都尉同城在地图上的表现。

所图所示,蜀郡成都(县)同在一点。遇到这样的情况,不能只操作蜀郡,不管成都;也不能只操作成都,不管蜀郡

正确的做法,如图所示,蜀郡成都都必须要操作。

地名的括号

有的地名带着括号,而所带括号有两种情况,一是别名

如图所示,遇到有别名的地名,在矢量化时,务必要填入别名栏,不能空置。

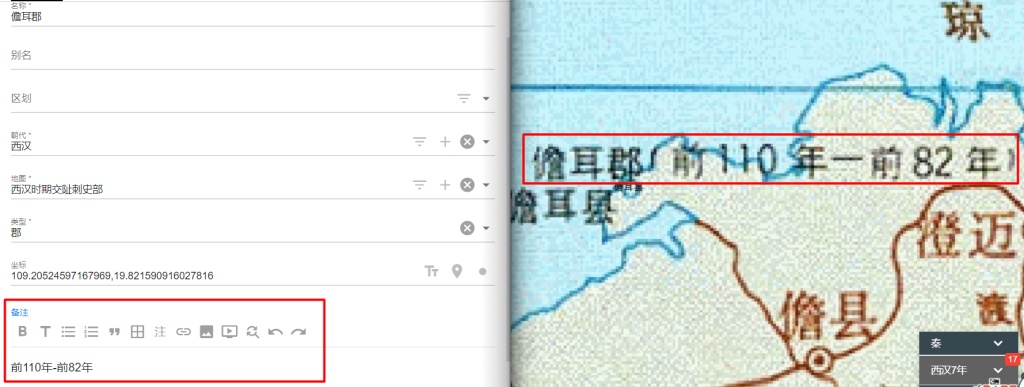

二是备注。如图所示,遇到有备注的地名,在矢量化时,务必要填入备注栏,不能弃之不顾。

疑似同点地名

如遇疑似同点地名(如图中的东门阙疑似与朐县同点),需要在群内反馈,由管理人员判断是否同点。

疑似残点地名

如遇疑似残点地名(如图中的阳县疑似有残缺的位点在其左),需要在群内反馈,由管理人员判定。

地名类型

东汉地图所需要创建的地名类型包括军府属国校尉都尉山地关隘津渡部族道路其它等。

如图所示,\ 白马津的类型是津渡

如图所示,◎河东郡是的类型是安邑是河东郡治所在的县,河东郡与之同点,参见前郡县同点⊙陕县的类型是▲砥柱的类型是山地╳函谷关的类型是关隘○曹阳的类型是其它

如图所示,⊙柳城的类型是⊙西部都尉的类型是都尉

军府校尉都尉,属于军政地名。其中,军府专指西域(新疆)地区诸如都护府长史府一类的特殊行政单位。

凡遇地图上的“山峰”“山岭”“山脉”“山谷”“盆地”等,统统算作山地类型。

无点位的点要素地名,由于缺乏图标来判定类型,故需志愿者自行判断其类型。若无法判断,则可以直接设置为其它类型。

谭图黄字

谭图是以中国现代地图作为底图绘制的,如图所示,其中黄字⊙渑池⊙新安即为现代地名及其中心位点,这我们不管。而黑字蓝点⊙渑池⊙新安则为秦朝时期的地名极其中心位点,这才是我们需要矢量化的数据。

地名生僻字

如图所示,遇到地名生僻字,需要在群内反馈,由管理人员商议决定如何处理再进行操作。

区划

除了个别特殊的地名(如边界上的地名与跨界地名),一般我们需要将区划信息填写到具体的行政级别,不能不填空置,或只填

遇到边界上的地名如图所示跨界的地名以及废郡县或后置郡县,请不要填写区划信息,使其空置。

边界上的地名
废郡县或后置郡县

都尉

都尉的创建,需注意与其他地名分离,不要随意连接,如下图所示即为错误创建。

而应如下图所示,各自分离,即为正确。

行政区划与地图范围

地图主要展现的地域范围,一般会与某行政区域对应,但也会有不对应的时候。

如较大的政区分几张地图来展现(如益州刺史部这一政区,谭图分为益州刺史部北部益州刺史部南部两张地图来展现,所以区划依然填益州刺史部,而没有益州刺史部北部益州刺史部南部这样的区划)。

而较小的政区合数个在一张地图内来展现(如兖州刺史部豫州刺史部青州刺史部徐州刺史部,谭图将这四个政区合在兖州、豫州、青州、徐州刺史部这一张图内,所以区划依然要填对应的兖州刺史部豫州刺史部青州刺史部徐州刺史部,而没有兖州、豫州、青州、徐州刺史部这样的区划)。

但这些处理并不影响原有的行政区划,请一定对此情况了解清楚。
